聚氯乙烯绝缘电力电缆

用途:本产品主要用于0.6/1kV的线路中供输、配电能用,在要求阻燃的场合,可选用阻燃的型号,耐火型可用于高层建筑、大型商场等需要防火救生的高人口密度地区。执行标准:本产品按GB12706.1、GB1
  • 电 话:0550-7516689
  • 传 真:0550-7513058
  • 邮件:ahhl@ahhonglin.com
Description

用途:
        本产品主要用于0.6/1kV的线路中供输、配电能用,在要求阻燃的场合,可选用阻燃的型号,耐火型可用于高层建筑、大型商场等需要防火救生的高人口密度地区。

执行标准:
         本产品按GB12706.1、GB12706.2设计制造。
         阻燃聚氯乙烯绝缘电力电缆和耐火聚氯乙烯绝缘电力电缆按企业标准制造,其中阻燃特符合GB12666.5(IEC332-3)的要求;耐火特性复合GB12666.6(IEC331)的要求。

型号说明:

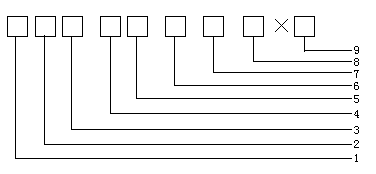

      产品样图  型号说明

1、阻燃特性  2、绝缘系列代号  3、导体  4、护套

5、外护及铠装层代号 6、额定电压 7、芯数×截面mm2


型号代号表

项目代号含义
阻燃特性-非阻燃(省略)
ZR阻燃 *
NH耐火电缆
绝缘V聚氯乙烯绝缘
导体-铜芯导体(省略)
L铝芯导体
护套或内护套V聚氯乙烯
VD低烟低卤阻燃聚氯乙烯
Y聚乙烯
E阻燃聚烯烃
铠装层2双层钢带铠装
3细钢丝铠装
4粗钢丝铠装
外护套2聚氯乙烯
3聚乙烯

注*:阻燃特性分ABC三级别,分别表示为:ZRA、ZRB、ZRC

使用特性

项    目技术性能
额定电压0.6/1kV
导体长期允许工作温度导体***高工作温度为70℃,短路时(***长持续时间不超过5秒)不超过160℃
直流电阻符合GB3956的规定
敷设敷设时候环境温度不低于0℃,***小弯曲半径不小于电缆外径的15倍。
工频耐压试验3.5kV/5min不击穿
阻燃特性能经受GB12666.5(IEC332-3)规定的成束燃烧试验;低烟低卤和低烟无卤阻燃电缆燃烧时烟雾浓度应符合GB12666.7(IEC1034)的规定。


标称截面和芯数字

电缆类别芯数标称截面
铜芯电缆1 *1.5-400
铝芯电缆2.5-400
铜芯、铝芯带铠装电缆10-400
铜芯电缆21.5-185
铝芯电缆2.5-185
铜芯、铝芯带铠装电缆4-185
铜芯电缆31.5-300
铝芯电缆2.5-300
铜芯、铝芯带铠装电缆4-300
铜芯、铝芯铠装或非铠装电缆3+14-300
3+2
4+1
铜芯电缆41.5-300
铝芯电缆52.5-300
铜芯、铝芯带铠装电缆
4-300

注*:单芯铠装电缆只能用于直流系统,若用于交流系统应采用非磁性材料或采用减少磁损耗的结构。
